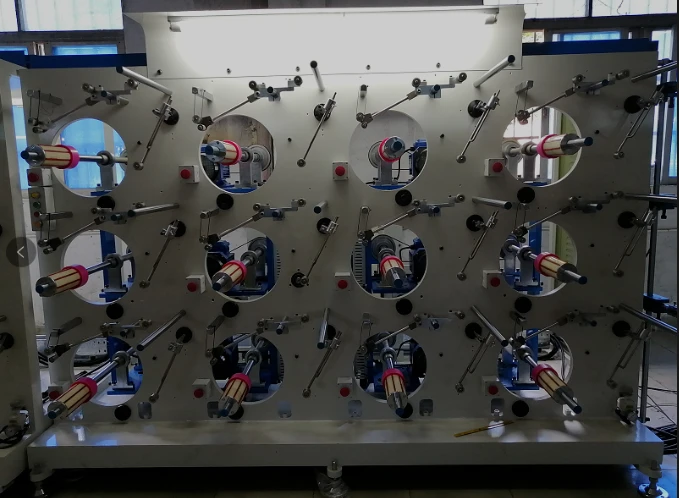

L'équipement est principalement composé de deux parties: Traction et enroulement . La fonction de la partie de traction est de couper les matériaux; La fonction de la partie sinueuse consiste à rouler le matériau du film en rouleau, et à rendre le film roulé plat et sans rides, avec des bords de curling soignés, et le film sur la bobine doit être modérément serré pour empêcher le film de s'étirer et de se déformer pour assurer une certaine vitesse de référence, qui ne change pas avec le diamètre du film et le diamètre du film et le film Processus principal: la tension doit être maintenue constante tout au long du processus de bobinage sans ajustement manuel; La tension ne peut pas être trop grande lorsque vous commencez par un rouleau vide pour empêcher le film de se froisser, et la tension ne peut pas être trop petite lors de la course avec un rouleau complet pour empêcher le film d'être blessé trop lâchement; Le système répond avec sensibilité et peut rapidement s'ajuster en fonction des changements de vitesse et de tension de l'étape précédente pendant l'accélération et la décélération pour assurer une tension constante; La tension doit être quantifiée, c'est-à-dire que la tension peut être définie en fonction des exigences du processus de la production de films différentes .

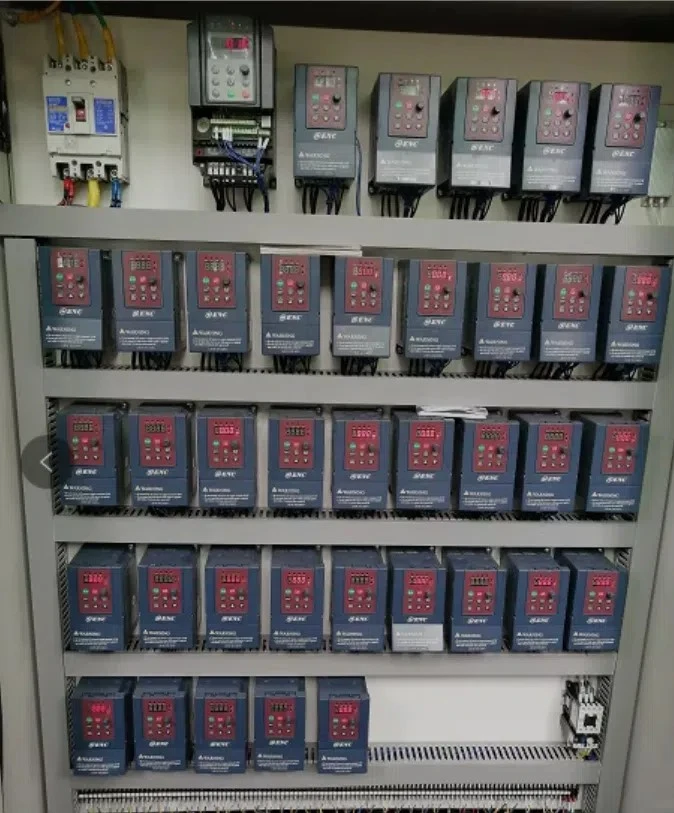

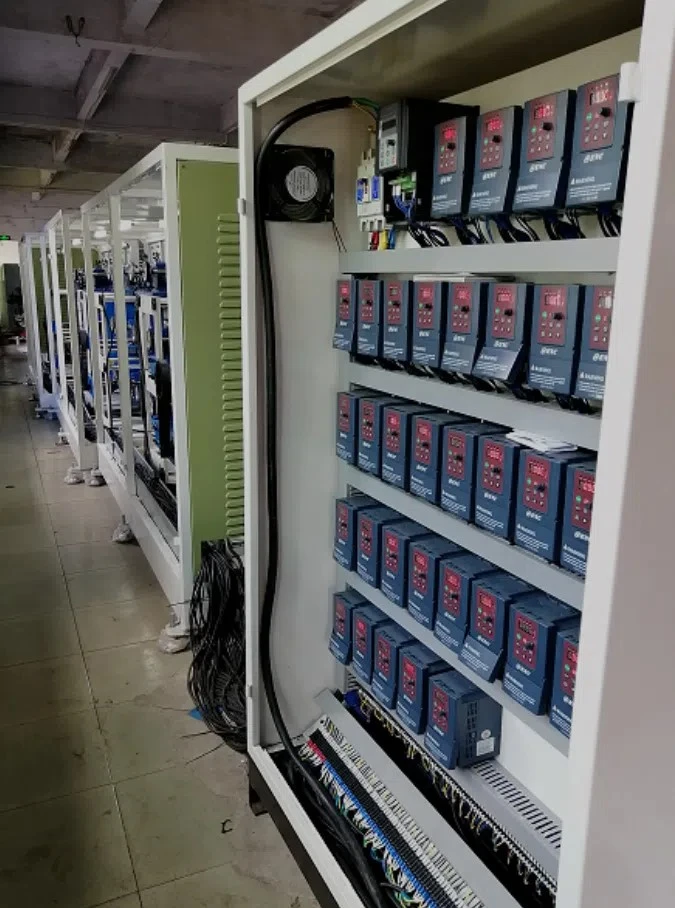

Configuration du système Le système de contrôle de cet équipement utilise un total de 38 onduleurs .. Les onduleurs arrière 36 XCS800 reçoivent des signaux analogiques PLC et des signaux de rétroaction des tiges de tension et utilisent la source de fréquence principale + PID avec la vitesse suivant comme contrôle principal et PID comme schéma de commande auxiliaire pour entraîner le moteur d'enroulement pour obtenir un enroulement de tension constant .
